工作原理

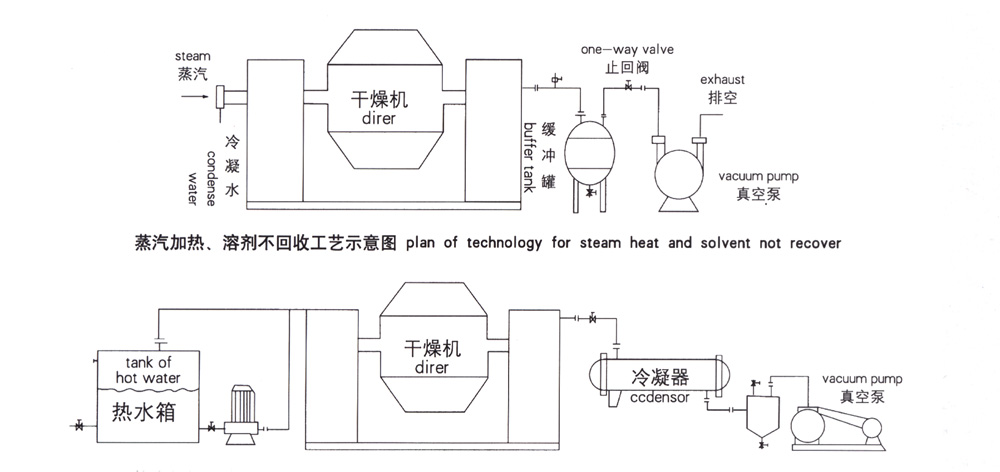

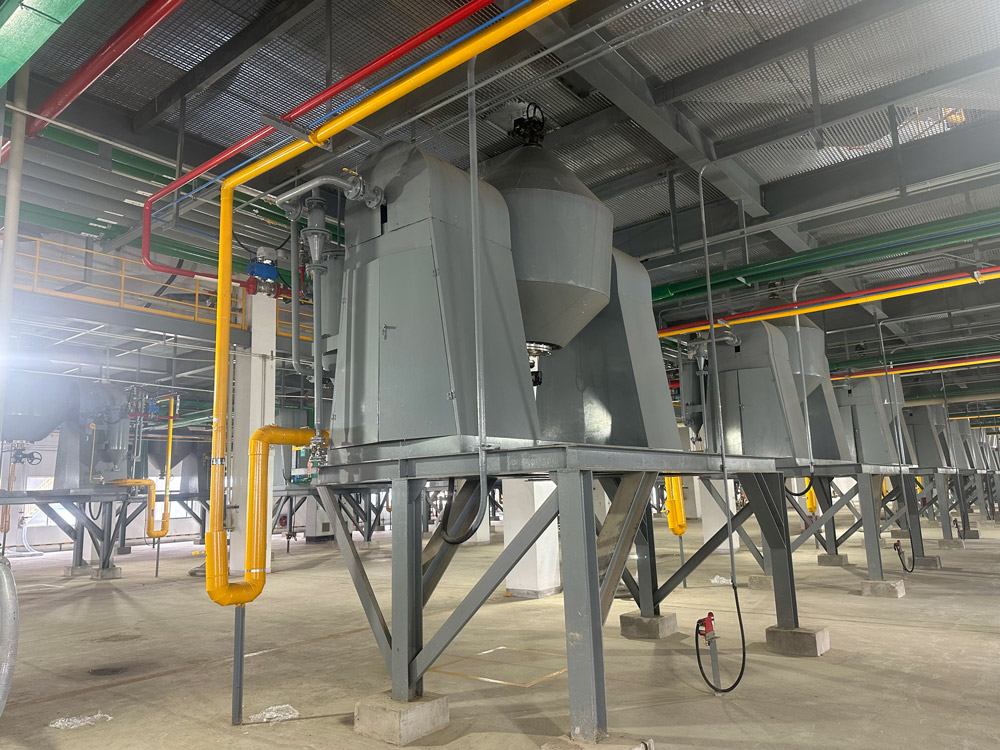

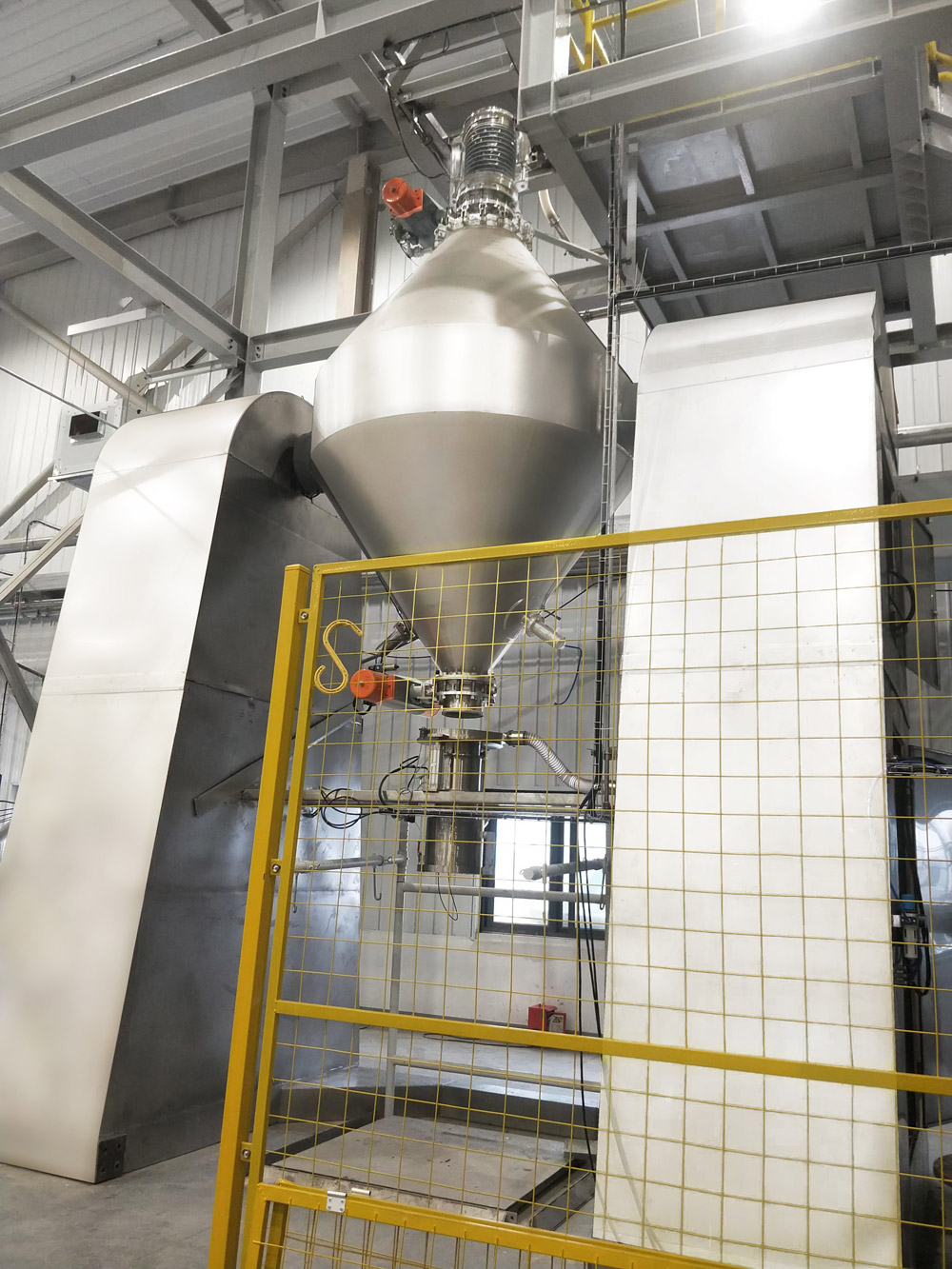

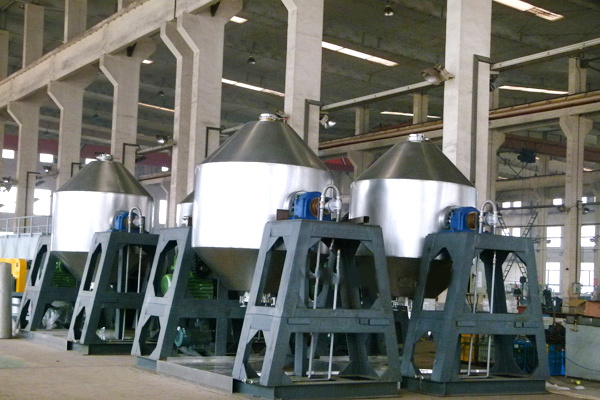

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽和熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。
干燥機用途
雙錐回轉真空干燥機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用有下列要求的物料：
1.不能接受高溫的熱敏性物料；
2.容易氧化，有危險的物料；
3.需回收溶劑和有毒氣體的物料；
4.要求殘留揮發物含量極低的物料；
5.要求混合充分，均勻的物料。
性能及規格
1.工作壓力
罐內：-0.09MPa至-0.096MPa
夾套內：≤0.3MPa
2.工作介質
罐內：結晶或不粘、粒狀物料
夾套：熱水或蒸汽
3.夾套溫度：≤140℃
4.裝料系數0.2-0.5(按罐內容積計）
5.罐體轉速3-12轉/分
技術參數
|
型 號Model |
容 積 volume L |
加熱面積 area of heat(M2) |
電機功率 power of motor (kw) |
外形尺寸over all dimensions 長L X 寬W X 高H (mm) |
主機重量 Weight of main machine (kg) |
|
SZG-50 |
50 |
0.8 |
0.75 |
1860x600x1555 |
550 |
|
SZG-100 |
100 |
1.1 |
0.75 |
2162x800x1755 |
800 |
|
SZG-200 |
200 |
1.8 |
0.75 |
2212x800x1950 |
1000 |
|
SZG-350 |
350 |
2.3 |
0.75/1.1 |
2262x800x2220 |
1100 |
|
SZG-500 |
500 |
2.8 |
1.5 |
2350x800x2270 |
1200 |
|
SZG-750 |
750 |
3.9 |
2.2 |
2662x1000x2490 |
1480 |
|
SZG-1000 |
1000 |
5.1 |
3 |
2858x1300x2830 |
2800 |
|
SZG-1500 |
1500 |
6.5 |
4 |
3062x1300x2940 |
3300 |
|
SZG-2000 |
2000 |
8.2 |
5.5 |
3262x1400x2990 |
3580 |
|
SZG-3000 |
3000 |
10.2 |
7.5 |
3762x1800x3494 |
5950 |
|
SZG-5000 |
5000 |
18.2 |
15 |
4280x2490x3730 |
9960 |
注：1、對于干燥前后容積有很大變化的物料，其裝料系數可適當增加；
2、2000型轉速：6轉/分，3000、5000型4轉/分；
3、特殊需要可另行設計；
4、搪瓷內膽規格基本相同。
